量測能力前所未見

R&S®UDS 精巧型數位萬用錶系列專門設計用於通用應用和生產線任務。這款萬用錶以其多功能性和精確性而著稱，能夠同時顯示三種量測功能，從而簡化了測試工作流程。除了 12 種標準量測功能外，數位萬用錶還內建統計和數學運算功能，並配有直觀的使用者介面，讓測試過程流暢高效。

精度、速度和可用性是數位萬用錶的最重要特性。在電路故障排除、元件測試和系統驗證中，這些儀器必不可少。R&S®UDS 數位萬用錶系列功能強大，包括 5½ 位元和 6½ 位元萬用錶，專為實驗室和生產測試而設計。大螢幕可同時顯示三個量測值，即使相距一定距離也能看清。

兩種型號都全方位配有重要的量測功能，可用於所有測試環境。使用者可以輕鬆使用 DCV、DCI、ACV、ACI、頻率、電阻、溫度、電容、二極體和連續性測試功能。前儀錶板感測介面支援需要低位準/高位準連接的 4 線量測。除了基礎功能之外，萬用錶還提供統計量測和限值測試功能。使用者可以配置統計參數和量測限值。螢幕上的顏色變化指示是否超出限值：紅色表示超出限值，綠色表示在限值範圍內。使用者可以使用蜂鳴器軟選單鍵選擇開啟或關閉錯誤音提醒。

自動量程功能可省去手動調節的麻煩，從而提高效率，縮短量測時間。使用儲存和載入功能可以方便地儲存和檢索儀器設定。

R&S®UDS600 數位萬用錶具有出色的直流精度，達到了 0.0075%。高精度加上 6½ 位元解析度，即使是非常細微的變化也可以被精確捕捉到。

R&S®UDS 系列的所有儀器都可以透過乙太網路或 USB 介面遠端控制，並支援虛擬 COM 連接埠以及 USB 測試量測類 (TMC) 介面。儀器的遠端控制命令符合 SCPI 標準，此外還提供免費的 LabVIEW、LabWindows/CVI 和 IVI.net 驅動程式包。透過這些程式套件，R&S®UDS 儀器能夠無縫整合到現有系統中。R&S®UDS500-G 和 R&S®UDS600-G 可以輕鬆適配 R&S®HZC95 2 HU 19" 機架安裝套件，非常適合生產環境。

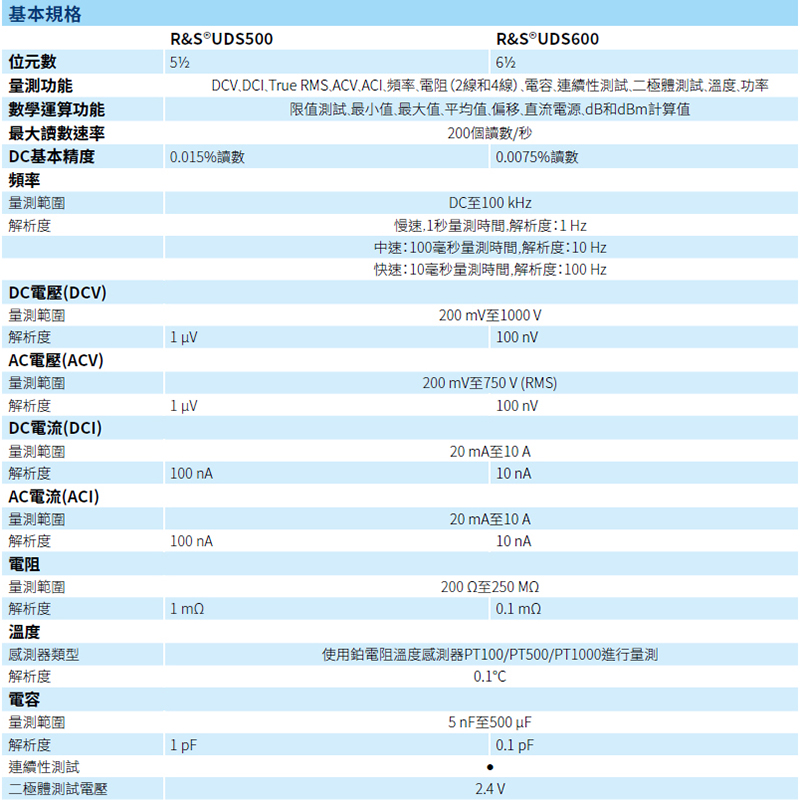

主要特點

▶ 量測範圍：DC 至 100kHz

▶ 解析度位元數：最高 6½ 位元

▶ DC 基本精度：0.0075%

▶ 最多 200 個讀數/秒

▶ 量測功能：基礎功能、數學運算功能

▶ 解析度：100nV，10nA，0.1mΩ，0.1pF，1Hz，0.1°C

四種型號系列

▶ R&S®UDS500：5½ 數位萬用錶

▶ R&S®UDS500-G：5½ 數位萬用錶，帶 GPIB 介面

▶ R&S®UDS600：6½ 數位萬用錶

▶ R&S®UDS600-G：6½ 數位萬用錶，帶 GPIB 介面

量測精度

▶ 最高 2,000,000 次計數

▶ DC 基本精度：0.0075%

▶ 在 DC 至 100kHz 範圍內擷取訊號，最高為 200 次量測/秒

▶ 解析度：100nV，10nA，0.1mΩ，0.1pF，1Hz，0.1°C

多種量測功能

▶ 同時顯示三個量測功能，例如 DC、AC 和統計

▶ 多達 12 種量測功能：DCV、DCI、True RMS、ACV、ACI、頻率、2 線和 4 線電阻、電容、連續性測試、二極體測試、溫度、功率

▶ 多種數學運算功能：限值測試、最小值/最大值、平均值、偏移、直流電源、dB、dBm

▶ 高亮度 QVGA 彩色螢幕具有優異的可讀性

▶ 直接在螢幕上進行限值測試，輕鬆進行最小值/最大值分析

▶ 資料可長期記錄在 USB 隨身碟的 CSV 文件中

遠端控制

▶ USB 連接埠 (虛擬 COM 連接埠、USBTMC)

▶ 帶整合式 Web 伺服器的乙太網路介面 (LAN)

▶ 透過 SCPI 命令進行遠端控制

▶ LabVIEW、LabWindows/CVI 和 IVI.net 驅動程式包

▶ R&S®UDSx-G 型號：額外具備 IEEE-488 (GPIB) 介面

▶ 與 R&S®HMC8012 相容代碼

隨附配件

▶ 1 米長矽膠測試引線，帶安全連接器和測試探棒

▶ 電源線組

▶ 快速指引手冊

手動模式和自動量程

使用範圍上限或下限之軟選單鍵可以調整量測範圍。向下會切換到下一個較低的範圍，向上則會切換到下一個較高的範圍。如果禁用自動量程功能，需要進行手動調整。如果啟用自動量程功能，萬用錶會自動選擇最佳量測範圍。如果量測值超出手動模式下選擇的範圍，則會出現「過量程」訊息。

2 線和 4 線量測

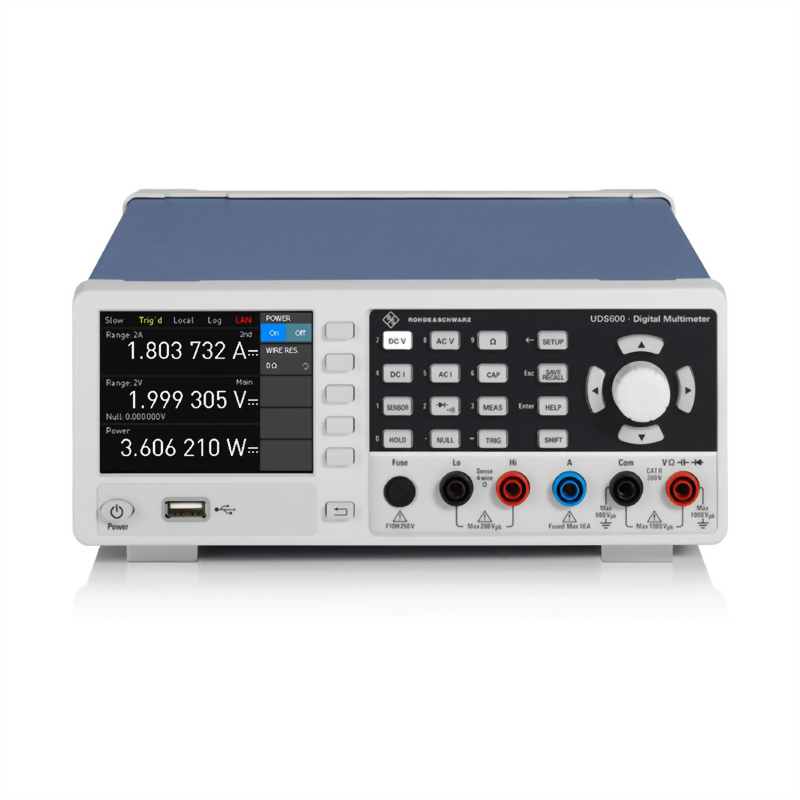

R&S®UDS 數位萬用錶支援 2 線和 4 線量測。前儀錶板上有 Com、V、Lo 和 Hi 這四個介面。2 線量測只需要使用 Com 和 V 介面。4 線量測還需要使用 Lo 和 Hi 介面 (感測介面)。

多量測值功能

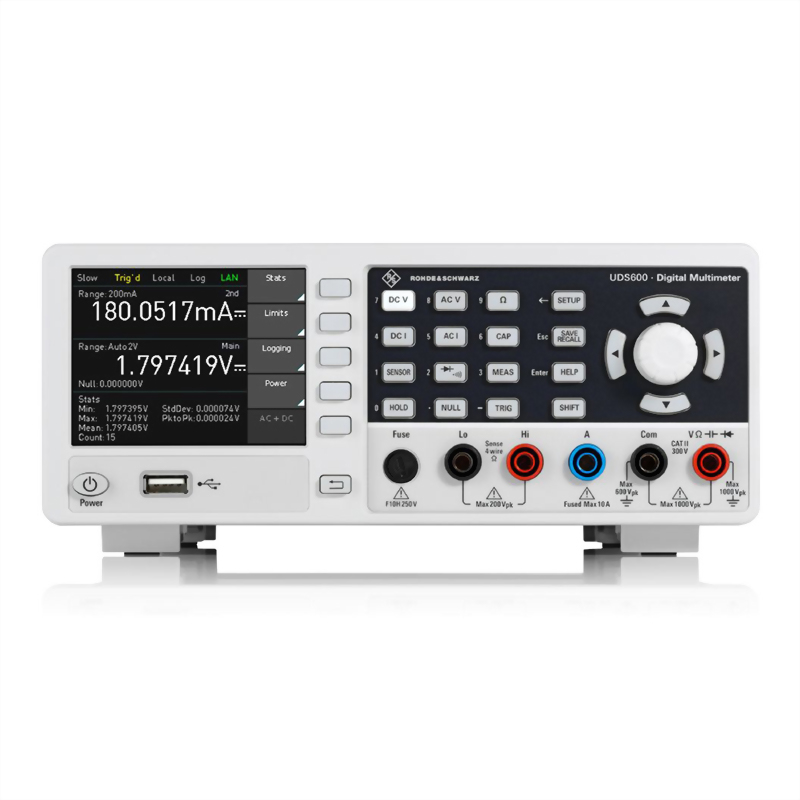

根據所選量測功能，使用者可以在螢幕上顯示多個量測值。主量測值旁邊會標註「Main」字樣。使用軟選單鍵可以啟動或禁用次量測值。啟動後，次量測值會顯示在主量測值上方。如果沒有選擇任何內容，則將禁用次量測值。如果其中一個功能出現削波，則兩個功能的數值都將無效。

內建統計功能

除了基礎功能之外，R & S®UDS 萬用錶還提供數學運算功能。R&S®UDS 整合的統計功能可顯示最小值/最大值、平均值、標準差、峰-峰值和計數。透過統計軟選單鍵可以啟動這些功能。使用統計軟選單按鈕可以開啟或關閉統計值。統計值顯示在主量測值下方。

限值測試

在彩色螢幕上進行限值測試，很適合分析最小值和最大值。R&S®UDS 數位萬用錶具有可設計程式的測試功能，包括開啟或關閉最大/最小限值分析。螢幕上的顏色變化指示是否超出限值：紅色表示超出限值，綠色表示在限值範圍內。透過蜂鳴器軟選單鍵可以開啟或關閉錯誤音提醒，開啟後會在超出限值時發出蜂鳴聲。

儲存和載入功能

儲存和載入功能可用於輕鬆儲存和檢索常用設定。透過儲存/載入按鈕，可以方便地儲存和使用儀器設定。要儲存當前設定，可以選擇儲存子選單，然後選擇儲存空間並命名文件。之後可以使用載入子選單重新加載設定。

資料記錄

R&S®UDS 數位萬用錶的資料記錄功能可以記錄所有量測值。資料可以儲存在外部 USB 隨身碟中，或透過 USB 或 LAN 連接傳輸至外部電腦。資料速率高達 10sample/s，支援每 100ms 記錄一次量測值。

專為實驗室和生產測試系統而設計

R&S®UDS 數位萬用錶專門開發用於具有挑戰性的應用。它們可用於研發實驗室和整合到生產測試系統。

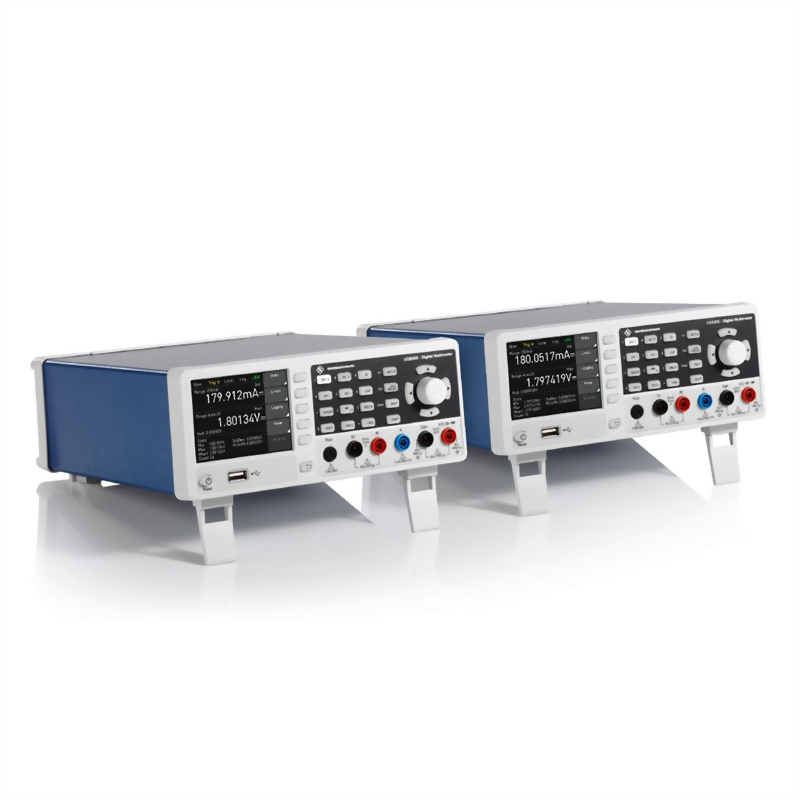

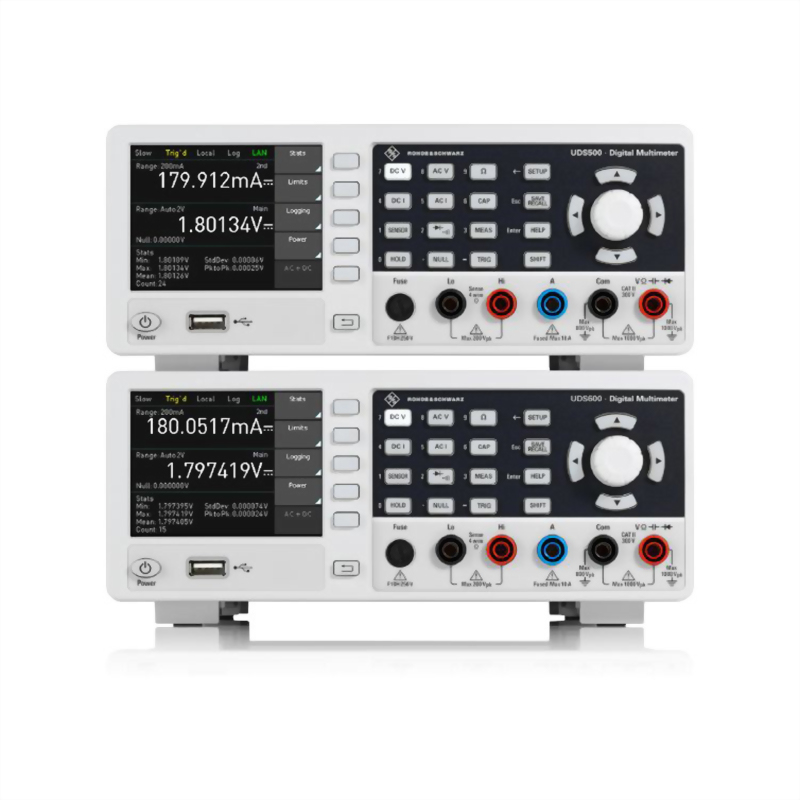

這些儀器可以透過 R&S®HZC95 機架轉接器安裝在 19" 機架上。由於體積小巧，兩台儀器可以並排安裝。

全面的遠端功能

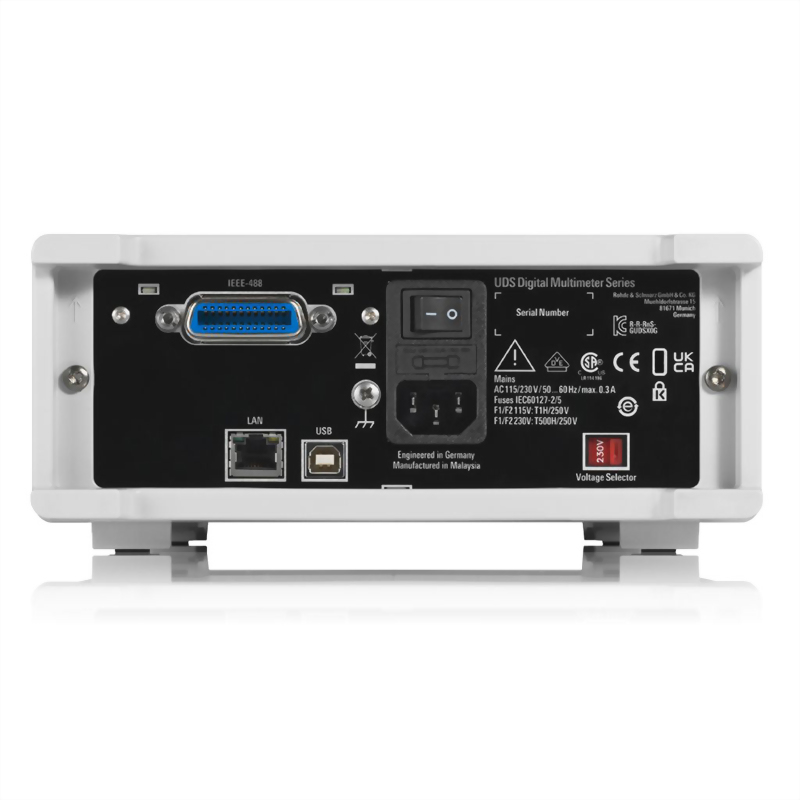

所有 R&S®UDS 儀器均可遠端控制以用於測試系統。遠端控制使用可程式儀器標準命令 (SCPI)。儀器支援下列介面：

▶ 標配USB和LAN（乙太網路）介面

▶ IEEE-488 (GPIB) 介面：R&S®UDS500-G 和 R&S®UDS600-G 型號還額外具備 IEEE-488 (GPIB) 介面

註：此介面無法改裝到標配型號中。

現代化架構設計：小巧且安靜

工作台或機架空間始終難以滿足所有需求。R&S®UDS 量測儀器的數位解析度非常高，但佔據非常小的空間。溫控風扇確保儀器在工作場所靜音運行。
