快速，自動，可溯源，全面符合IEEEC37.118.1TM-2011的校正系統

當今的智能電網都依賴於相量測量儀（PMU）來提供至關重要的實時電網電壓，電流，頻率以及相位數據。為了確保PMU可以提供持續穩定，準確以及可靠的數據，就必須要對PMU做規範的校正。

6135A/PMUCAL 相量測量儀校正系統是當今市場上自動的，可溯源的PMU 校正系統。它是PMU 設計單位，製造單位以及計量單位關於PMU 校正的解決方案。對於第三方校正實驗室，發電部門以及輸配電單位，PMU 校正系統也是一個很好的綜合解決方案。

相量測量儀(PMU) 校正系統的主要應用包括：相量測量儀在安裝之前的校正，以及在其使用期間的定期校正，相量測量儀型式批准所需的測試，認證測試、以及其他電網儀器設施的測試。因為6135A 包含了一套三相功率標準源，所以它還可以用來校正其他各種功率和電能質量儀器。

6135A/PMUCAL 校正系統符合IEEE C37.118.1-2011 以及PC37.242 關於相量測量儀PMU工作和檢驗的標準。因為福祿克的PMU 校正系統是一個自動校正系統，因此即使非專業操作人員也可以在幾個小時之內就掌握其使用技術並開始所需的全面校正工作。

6135A/PMU校正系統性能概述

6135A/PMUCAL 相量測量儀校正系統可以：

• 通過PC 機控製完成PMU 的測試和校正，可以在系統現場或者通過網絡遠程操作
• 快速設置PMU 測試
• 高速的自動校正程序
• 按照IEC 標準要求提供各類電網的動態/ 靜態的電壓和電流
• 輸出這些信號至PMU
• 獲取PMU 報告的測試結果
• 比較獲取的結果和原始激勵信號
• 基於IEEE C37.118.1 ™ -2011 標准定義的閾值進行評估
• 生成測試報告，圖形和校正證書的電子文件或打印報告

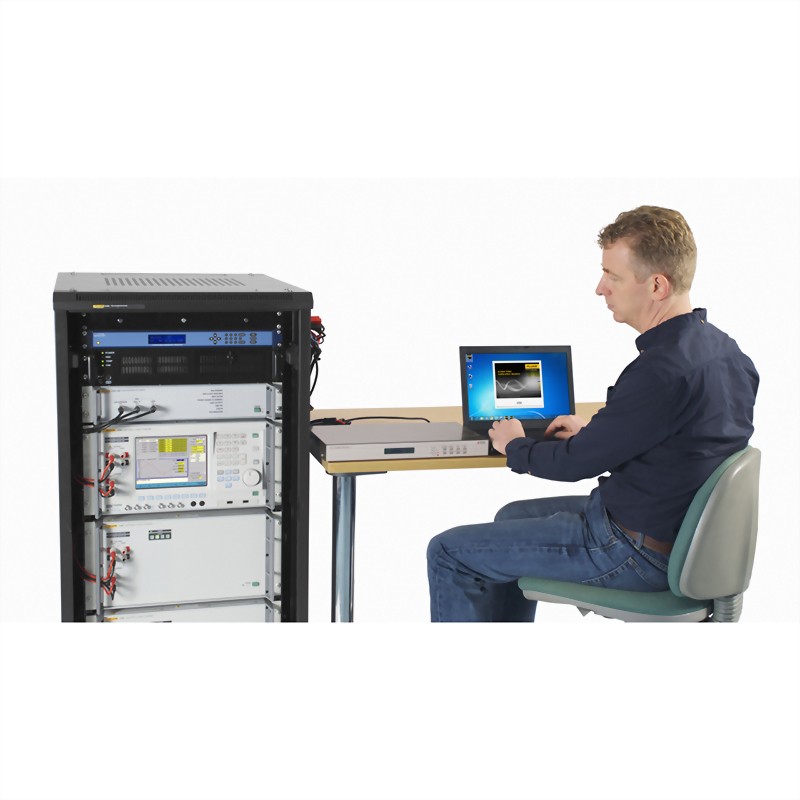

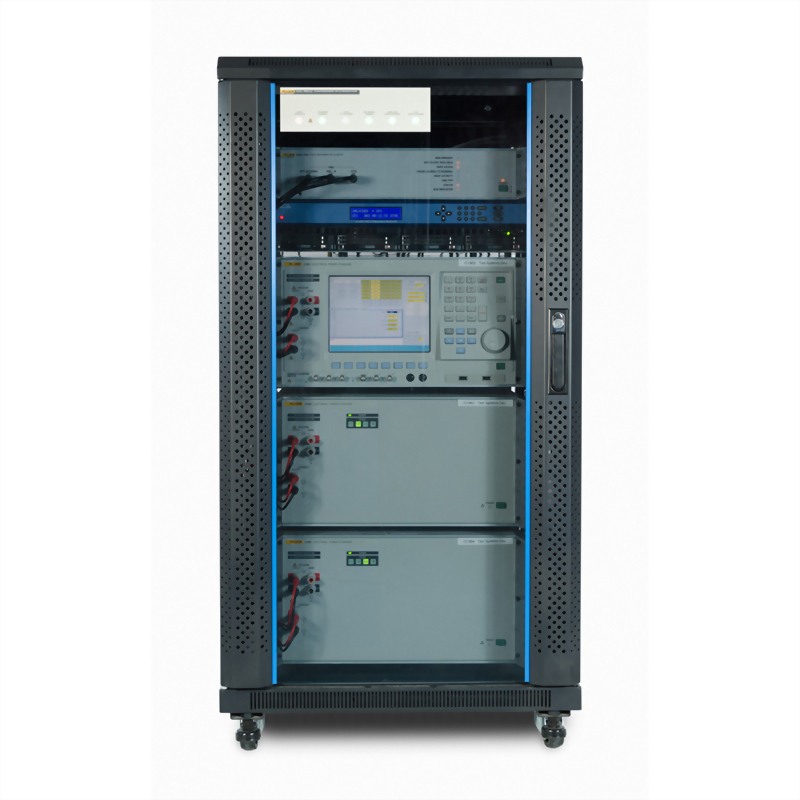

6135A/PMUCAL相量測量儀校正系統安裝在19寸標準機櫃，配有一個集成的測試連接面板

• 6135A三相電功率標準源 :包括一台6105A功率電能標準源主機，兩台6106A功率電能標準源輔機，提供PUM測試的電壓和電流激勵信號。
• 6135A系統時間單元 :整個校正系統在測試中的控制定時和同步
• GPS接收器 :為6135A/PMUCAL校正系統和被檢測的PMU提供國際協調時(UTC)
• PC機服務器 :專用的應用控制器，從客戶端PC機接受命令至校正系統
• 狀態面板 :校正系統可以通過遠程控制在世界任何地點進行操作，系統狀態面板可以在本地給出簡明的狀態指示

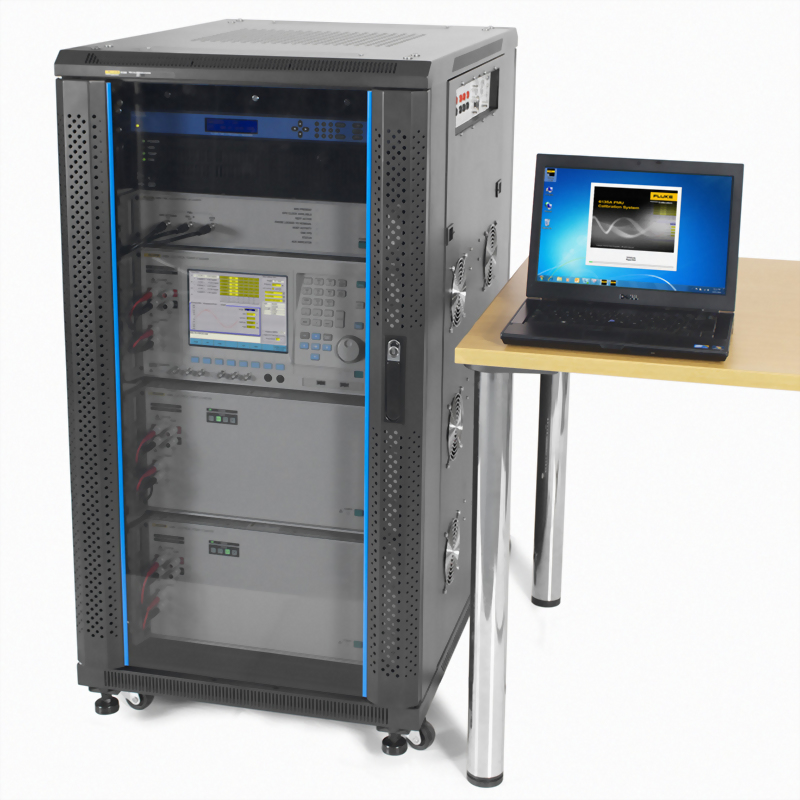

除了校正系統中的PC機服務器之外，用戶端還需要一個客戶端PC 機並通過網絡連接。校正軟體是6135A/PMUCAL相量測量儀校正系統的控制接口，它可以讓你配置測試過程，控制測試，校正PMU。該軟體還是一個測試數據分析的工具。校正系統有兩種工作模式。在仿真模式下，無需連接實際的PMU就可以運行軟體，模擬PMU的響應來試驗測試環境，進行系統的培訓，或者在脫離校正系統情況下使用軟體。在PMU測試模式下，系統可以進行PMU的測試，採集實際的數據。

在客戶端的PC 機上，可以操作 :

• 依據IEEE C37.118.1-2011 標準，利用預先設置好的測試流程全面測試PMU
• 對PMU 進行標準要求之外的各種特定測試來驗證PMU 的工作
• 基於測試數據的分析
• 根據需要修改流程或創建新的測試流程

測試系統的結構可以讓位於世界任何地方的客戶端PC 機通過互聯網訪問測試系統。基於PMU 的不同配置（頻率、採樣速率、級別），大約6至12 小時就可以自動完成PMU 測試，而採用手動方式的校正需要數日才能完成。在自動測試開始前的設置只需要幾分鐘的交互操作就可以完成。

按照IEEE C37.118.1-2011標準的測量要求，系統可提供的測試不確定度比率是10:1。6135A/PMUCAL 校正系統生成的校正報告既靈活又方便。系統中包括了預先定制的報告格式從而可以減少生成報告的時間。用戶可以直接使用這個報告格式或者作為一個模板來定制自己的報告。

6135A 三相電功率標準源系統

在相量測量儀校正系統的中心部分是6135A 三相功率電能標準源系統，它本身是可以獨立於系統時間單元以及PC 機服務器，可單獨操作。6135A 是功率和電能校正標準裝置。產生的電壓和電流可以達到六位數位的準確度，不確定度優於0.005% (50 ppm)。相位調節可以達到1 毫度，或者10 微弧度。6105A 相位的性能良好，電壓與電流的相位不確定度可達2.3 毫度。電壓至電壓的相位不確定度為5 毫度。6135A 可以產生各類複雜的信號，包括閃變、諧波、驟升驟降、間諧波和調製諧波以及這些信號的組合。這些功能提供了靈活性來校正大量的功率，電能以及其他電量有關的測試儀器，包括：

• 交流電壓表
• 交流電流表
• 電流互感器
• 閃變表
• 相位表
• 功率因數表
• 功率分析儀
• 功率記錄儀
• 電量變送器
• 繼電器測試儀
• 伏安表
• 無功功率表
• 電壓互感器
• 瓦特表(3 線或4 線 )
• 電能表
• ... ... 等等
