PG7000 活塞式壓力計的自動加碼器

活塞式壓力計PG7000™ 系列，隨著AMH™ 自動砝碼加載技術的推出，又上了一個新台階。全自動的砝碼加載技術在全量程範圍內能夠很好的改善輸出壓力的連續性、減小砝碼的磨損、減小手動加載砝碼的工作量。

AMH 系統是PG7000 平台的可選附件。該系統可被添加到現有平台，或者隨新的裝置一起訂購。有兩款型號可供選擇，覆蓋了PG7000 氣壓和油壓的整個範圍，包括具有真空參考的絕壓模式。PG系列的活塞式壓力計既可以使用手動壓力調節裝置，也可以使用壓力控制器進行自動壓力控制，從而實現全自動活塞式壓力計。在任何情況下，PG7000 的一致逼近算法都能確保系統的簡便性和完整性。系統具有一個本地和遠程接口。

AMH技術

為了安裝AMH砝碼，在活塞頂上放置了一個二進制砝碼加載盤，砝碼盤上方安裝了一個砝碼驅動帶。砝碼組的主砝碼放在砝碼承重套上。管狀的二進制砝碼按遞減順序被放在砝碼承重套的釣鉤上，然後被置於砝碼盤。

加碼系統被放置在已安裝砝碼組的上方，並由PG7000平台通過COM3端口採用RS232通信進行控制。

為了加載特定的砝碼值，加碼系統會將活塞行程頂部的全部質量負載舉升到砝碼選擇位置。砝碼由一個氣動的推舉器抬起，該推舉器作用於連接到二進制砝碼推針的升降軸。三個選擇器推針將每個未被加載的管狀二進制砝碼固定在原位。三個主砝碼軸是同步旋轉的，因此未被加載的主砝碼會被固定沿保持在原位，而被加載的砝碼則被釋放在活塞上。完成砝碼選擇後，推舉器向下移動，將升降軸、二進制砝碼推針、承重套和所有釋放的砝碼置於活塞上。

AMH加碼系統的設計以及試驗證明能夠提供多年的可靠、免維護加碼操作。

智能的加碼控制

砝碼加載系統的控制被集成到了PG7000的智能工作過程。在壓力輸入模式下，當通過前面板或遠程輸入目標壓力命令後，PG7000即計算達到目標壓力所需的質量。然後通過向AMH發送命令停止活塞旋轉，並加載砝碼值。被加載砝碼的真實值和達到的準確壓力值均被報告並實時刷新。在質量輸入模式下，所需的值是直接加載的。

AMH加載的實際質量在其100 g的加載分辨率之內會盡可能接近目標值。如果指定了更精確的質量，則會提示操作員在微調砝碼盤中加載微調砝碼（在真空參考的絕壓模式下不可用）。

靈活地操作活塞套筒模組

手動加碼PG7000中所採用的活塞套筒模組也被用於AMH系統。活塞套筒模組可以在不到5分鐘的時間內被拆除和重新安裝，並且與單一手動加碼校正序列下的工作量相當。

通過拆除AMH加碼系統和砝碼，即可操作活塞套筒模組。首先加載所有砝碼在活塞上，使得自動加載系統不再有砝碼。砝碼自動加載系統被垂直地脫離PG7000，僅留下完整的被加載砝碼組。然後手動移除砝碼，從而操作活塞套筒模組。

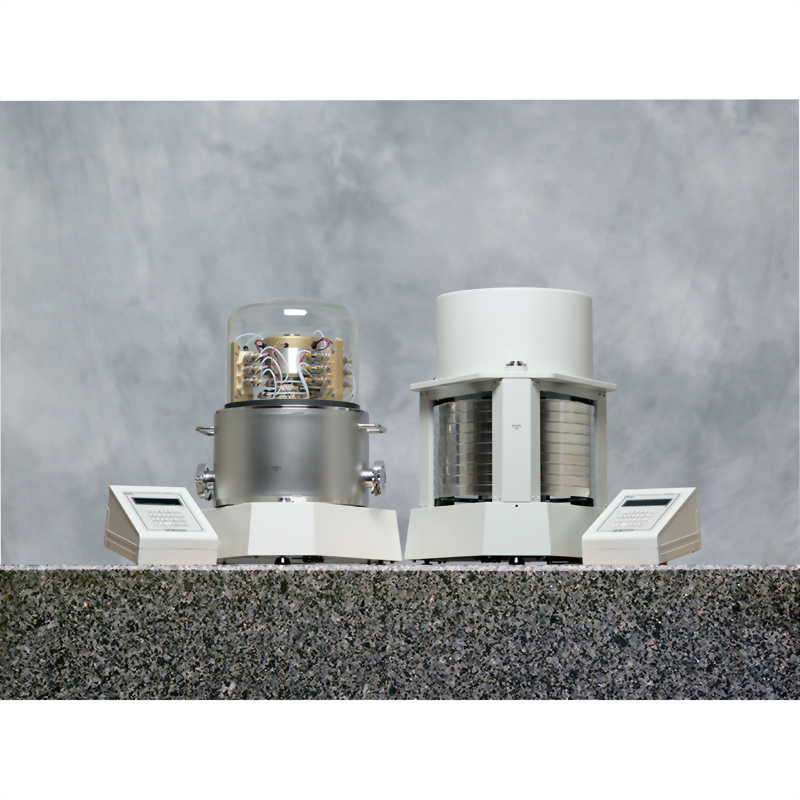

AMH-38，真空下38 kg，適用於PG7601

AMH-38可以自動為PG7601活塞壓力計平台加載一個38 kg的砝碼。加碼系統與真空室是一體的，如有需要，真空室可提供KF40的真空接頭以連接渦輪分子真空泵和外部真空壓力計。採用自動加碼，便無需再將壓力點間的真空分隔開，而且可以無期限地維持低至0.01 Pa (< 0.1 mTorr)的參考真空。

AMH-100，100 kg，適用於PG7102、7202、7302

AMH-100針對PG7102、PG7202和PG7302活塞式壓力計平台提供100 kg砝碼組的自動加碼。

100 kg的砝碼組會在單個活塞套筒模組上產生較大的範圍，這將更換活塞套筒模組的需要降至較小。如果所需砝碼少於100 kg，則可以配置少於100 kg的砝碼組。
