作為一款高性能工業熱像儀，ThermoView TV40依據150年的工業應用經驗設計製造而成。ThermoView TV40可應對非常嚴酷的環境條件，其直覺而又強大的分析軟體、優異性能及個性化特點使之能夠滿足過程監控方面的各種需求。

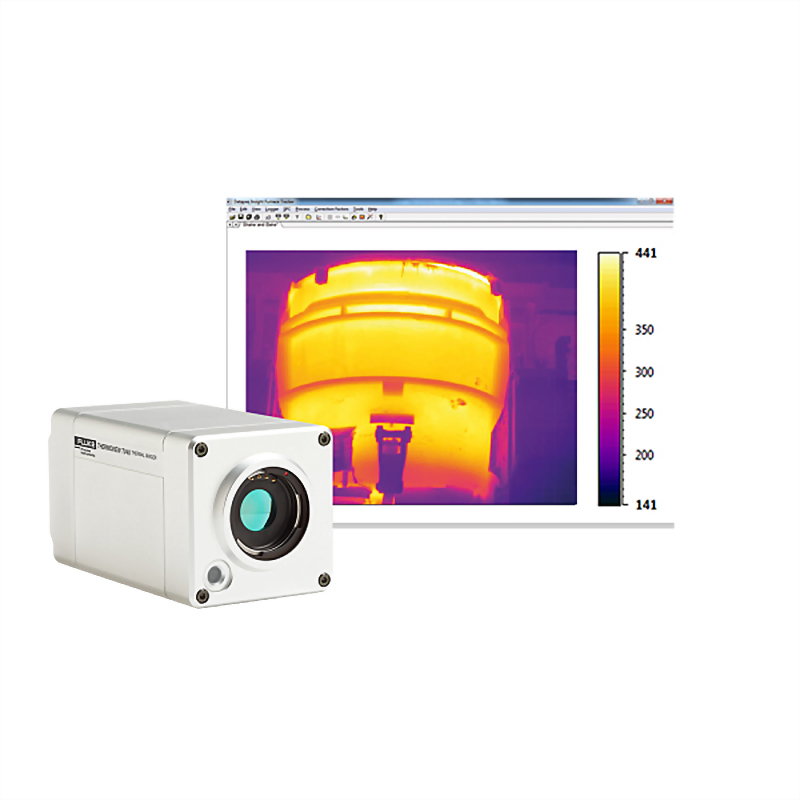

本系統由ThermoView軟體和TV40熱像儀組成，是一套集成了溫度測試、溫度監控及存檔等多種功能的熱像解決方案，可確保過程可追溯性和產品質量。

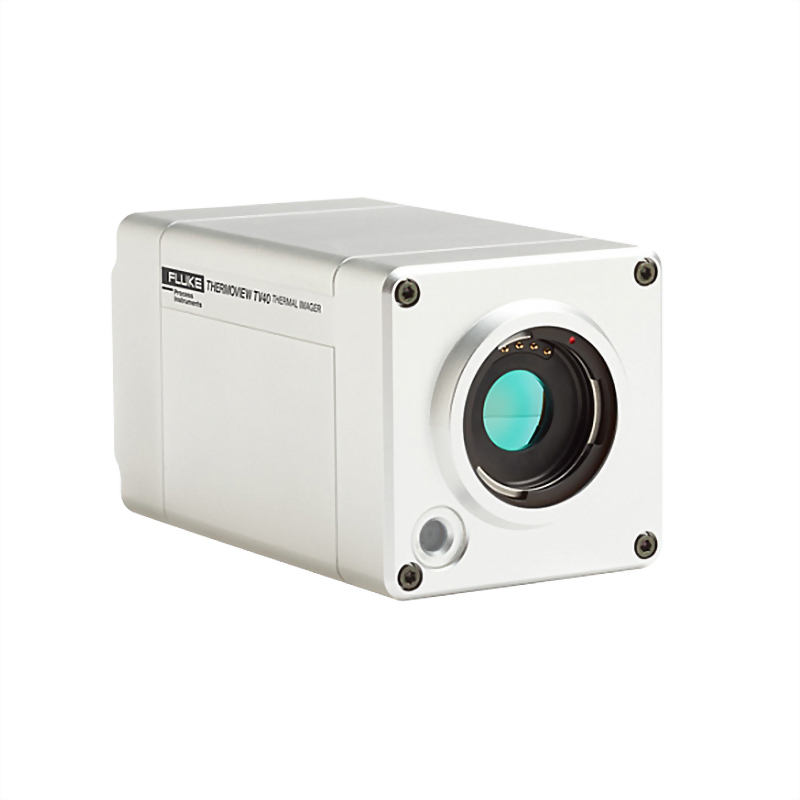

標準的TV40熱像儀配有卡槽式鏡頭，這意味著無需返廠校正即可現場安裝選配鏡頭。TV40熱像儀用工業密封連接器固定在具有IP67級防護等級的外殼中。GigE接口支持每秒60幀高速數據傳輸和乙太網供電（PoE）選項。TV40熱像儀提供紅外和可見光融合功能，以便給您提供紅外線視圖下的目標細節。

TV40熱像儀包含ThermoView軟體，該軟體接口支援程控控制設備，可接收同步輸入，提供合格/不合格邏輯輸出，並可進行產品檢查、程控溫度監控、警報及存檔。可用多種溫度分析和工具進行趨勢分析、產品故障檢測以及針對溫度過高或過低的I/O報警。

本系統可用於多台熱像儀同時檢測的場合，軟體可方便的整合多台熱像的圖像。

ThermoView軟體

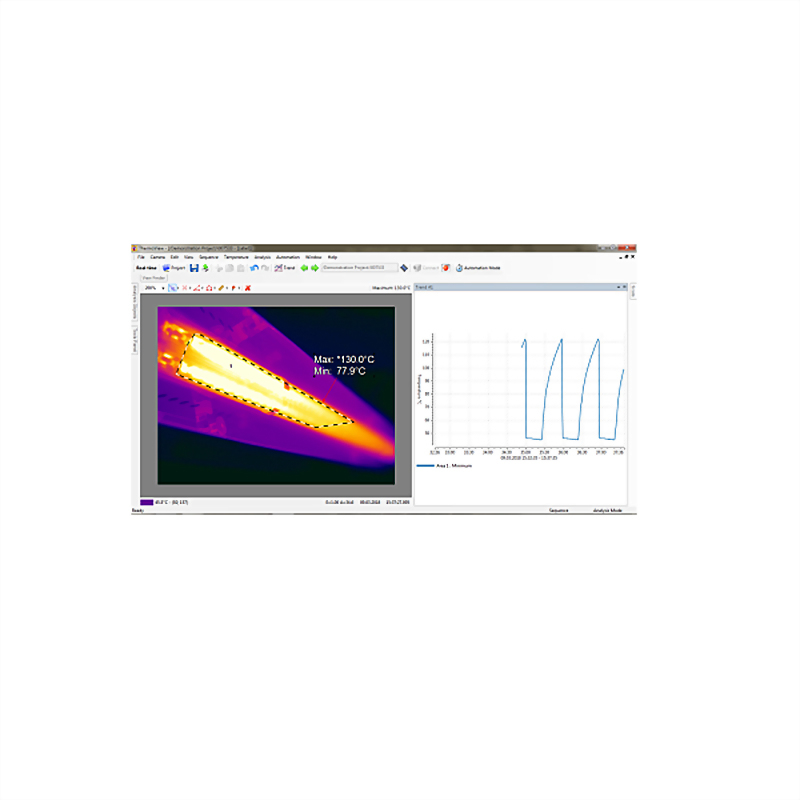

ThermoView®軟體給與溫度分析相關的工程師提供了一套全面的溫度分析工具，該軟體提供了實時圖像的採集、分析功能以及帶有報警和外部I/O接口的程控控制功能。

分析

•  支援繪製直方圖

•  支援繪製等溫線

•  區域和標記點的趨勢數據採集和分析

•  系統可以在自動化模式下運行的同時查看離線文件

自動化模式

（用於過程監控、報警、歸檔）

•  針對所監控的溫度事件提供連續或間歇性的檢查

•  使用者可自由配置溫度條件設置，用以警報或觸發事件

•  獨立配置每個I/O接口的警報或訊號輸出功能

操作

•  導出視頻或趨勢數據

•  每個感興趣區域（AOI）可以獨立設置發射率

•  多個畫面同屏顯示

熱像儀全功能版軟體

熱像儀全功能版軟體的特點包括對溫度事件進行連續或間歇性的檢測，對每個感興趣的區域（AOI）設置獨立的發射率，使用者可自主配置溫度條件來觸發動作或警報訊號，這些動作或警報訊號可以與組網的I/O模組進行交互。

除此之外，它還提供了以下分析功能：

•  直方圖和等溫線

•  多種文件導出功能

•  關鍵區域和溫度點數據記錄和顯示

•  感興趣區域（AOI）的溫度趨勢記錄功能

•  當軟體在實時模式下運行時可同時分析離線數據文件

•  警報和程控控制訊號輸出

熱像儀基礎版軟體

熱像儀基礎版軟體為使用者提供了一個基礎軟體包，以熟悉使用TV40系列熱像儀的特點和優勢。軟體的功能包括：

•  顯示TV40系列在線式紅外熱像儀的圖像

•  可以讀取離線的視頻/圖片

•  將圖像複製到剪貼板

TV40熱像儀網絡服務器

•  可以遠程調整熱成像儀的參數設置

•  可以讀取TV40熱像儀的溫度數據和可見光圖像

附件

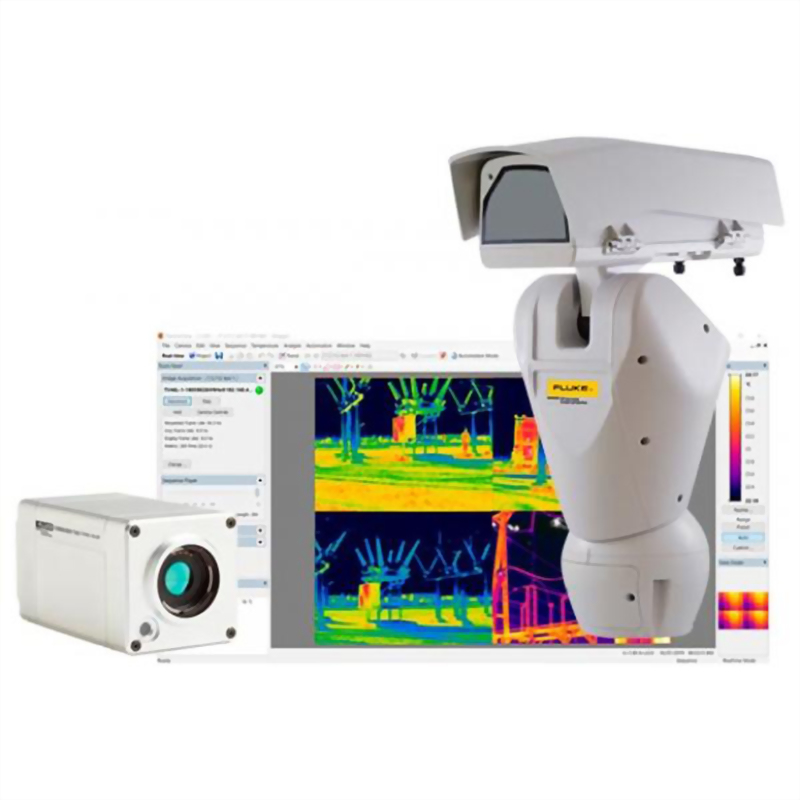

雲台系統是一套帶有IP66防護等級保護外殼的系統，它能夠保護紅外線熱像儀在不間斷的監測過程中免受來自灰塵和水的危害。它還配有我們的ThermoView關鍵資產監測軟體，這是一套分析關鍵資產設備運行狀態理想的解決方案。

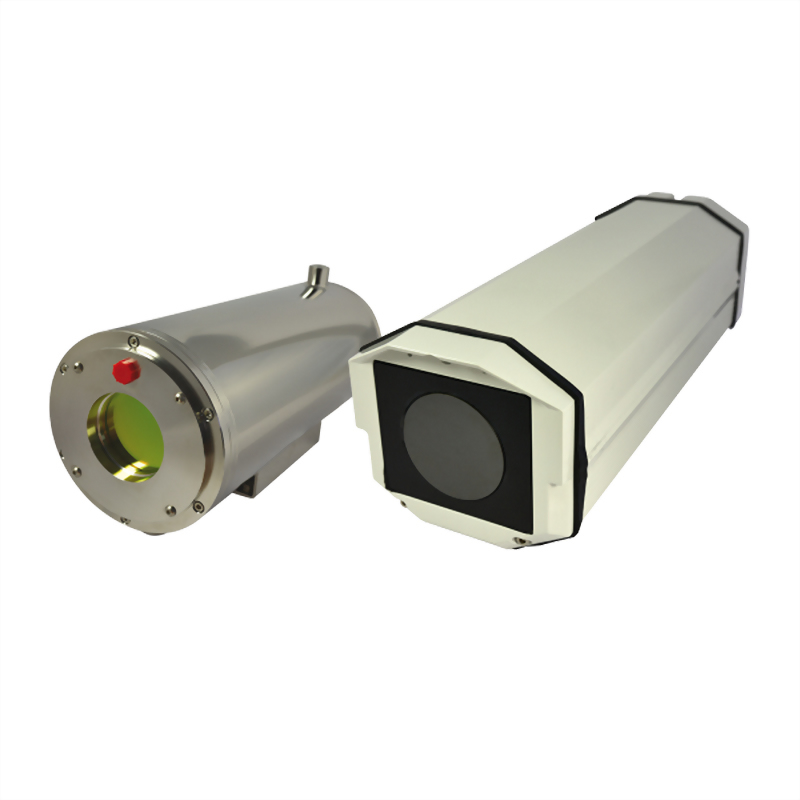

戶外保護罩是一個具有IP66防護等級的防護外殼，能夠確保您的溫度監測系統不會因為惡劣的條件而停機。配有的防風雨裝置提供了高防護等級、遮陽板和適應較冷環境溫度的控制加熱器。

關鍵指標

•  IR-Fusion®技術(紅外線和可見光融合)，便於發現隱藏在紅外線視圖下的目標文字、編號、位置等可見光圖像細節

•  經過出廠校正的紅外線鏡頭不但具有遠程電動調焦功能，更可以搭載諸如長焦鏡頭、廣角鏡頭等選配鏡頭

•  具有多樣化、多通道的模擬量及開關量I/O輸出,更可跟PLC無縫銜接

•  專為抵禦工業現場惡劣環境而設計的堅固外殼，提供IP67(NEMA 4)級現場防護，額外提供的空氣吹掃及水冷附件免除您的顧慮

技術規範

•  -20°C到1200°C連續溫度檢測

•  可編程的邏輯控制能力

•  紅外線像素：320 x 240(76,800像素)和640 x 480(307,200像素)

•  可見光像素：500萬

•  紅外和可見光雙光融合功能

•  光譜範圍：8 - 14 μm

•  標準鏡頭角度：34º x 25.5º

•  多種供電模式：DC +12 ~ 26V或PoE供電

•  在高溫外殼的保護下，可在高達200 ℃ 的環境溫度中正常運轉

•  專用ThermoView軟體能提供無人值守的工業自動化檢測流程

•  完善的多台組網方案，可與熱像儀、I/O模組、PLC、上位機等進行互聯

•  標準的GigE Vision接口，廣泛應用於工業機器視覺領域
