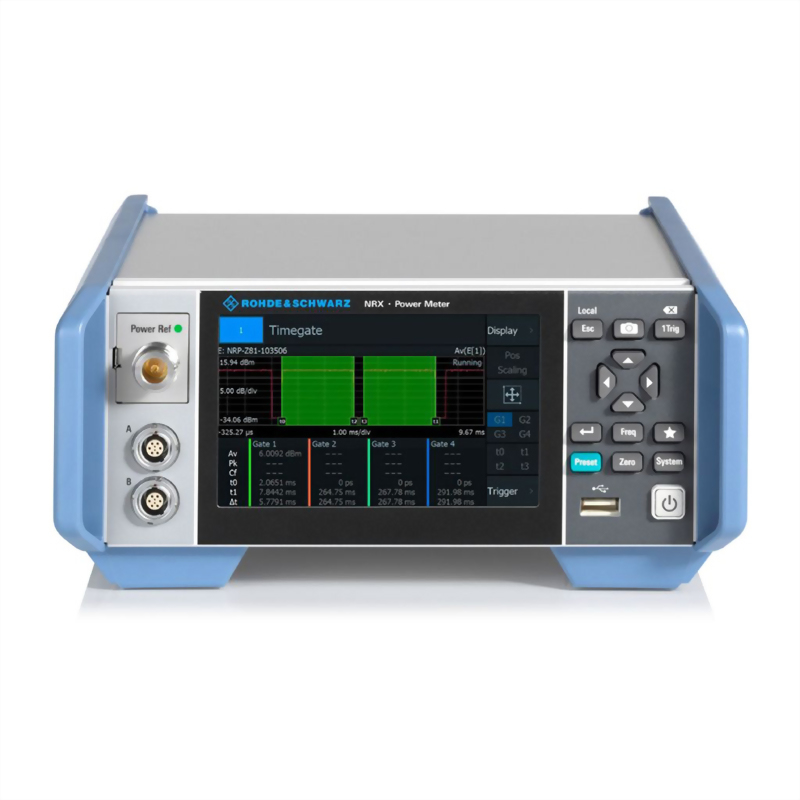

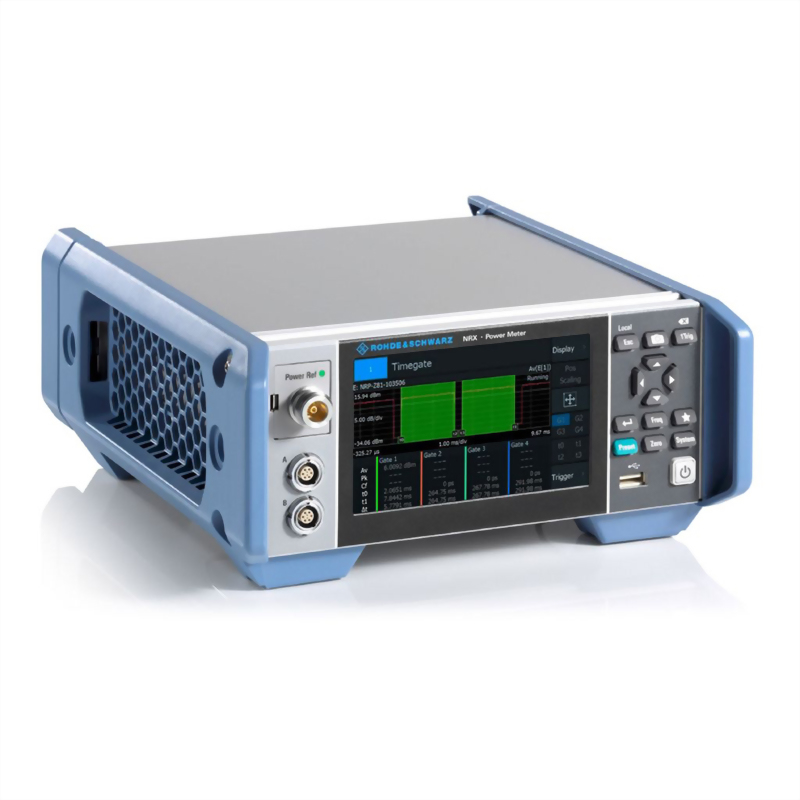

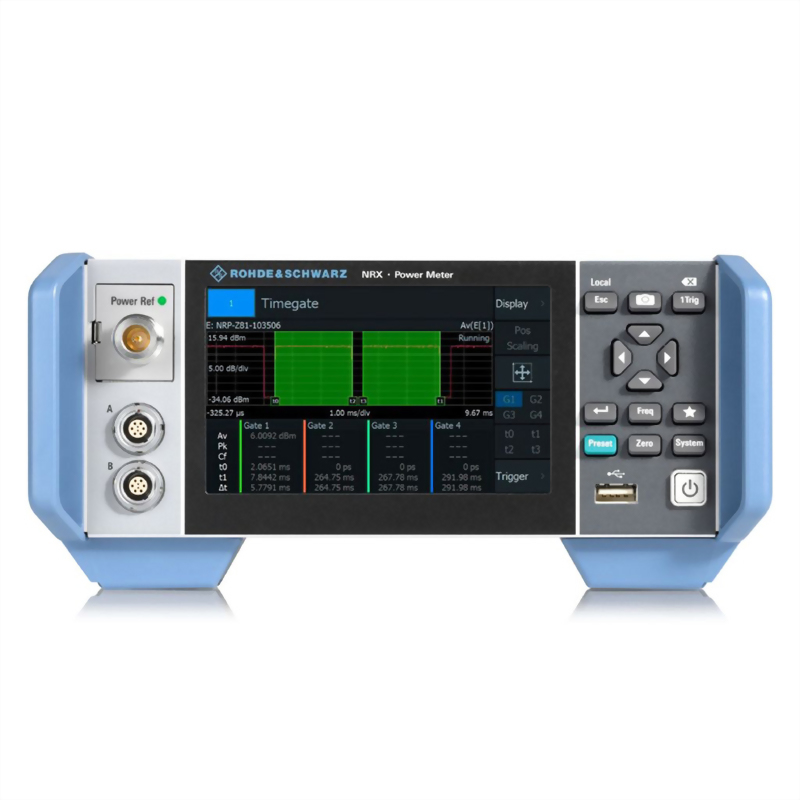

新一代功率計，配備先進直覺的用戶界面

R&S®NRX 可同時支援至多四個羅德與施瓦茨功率探頭，並在可靈活配置的螢幕上清楚顯示結果。用戶界面採用觸控螢幕操作概念，使用更加簡單。此外，前面板上的功能鍵可用於快速選擇最重要的功能。

基於觸控螢幕的圖形用戶界面實現直覺操作

以直覺的數位和圖形顯示測量值，並提供直覺操作

5" TFT 彩色螢幕支援基於窗口的直覺操作概念。關鍵參數和功能具有彩色編碼，一覽便知。結果展示在可輕鬆配置的數位和圖形顯示窗口中。前面板上的功能鍵用於快速選擇最重要的功能。用戶可一鍵打開頻率設置選單或將連接探頭調零。

最多四個測量通道

R&S®NRX 可同時支援最多四個 R&S®NRP 系列和 R&S®NRQ6 功率探頭

R&S®NRX 標配一個測量通道。用戶可以選擇將該功率計擴展至兩個或四個測量通道。在連續平均、突發平均、時隙和時門平均測量模式中，最多可同時顯示四個數位結果。比率、SWR、回波損耗和反射係數等計算值可與絕對和相對功率電平一起顯示。

自動脈衝分析

無需手動計算即可獲取結果

所有 R&S®NRP-Z8x 頻寬功率探頭均支援自動脈衝分析。用戶最多可在 18 個脈衝參數中選擇 12 個以與測量跡線一起顯示。

探頭檢測源

使用模組精確驗證探頭

選配高精度 50 MHz/1 GHz 參考源模組（R&S®NRX-B1 探頭檢測源）可用於連續波模式，以核查所有 R&S®NRP 功率探頭的功能。在脈沖模式下，可使用測試發生器來核查 R&S®NRP-Z8x 頻寬功率探頭或 R&S®NRQ 選頻功率探頭的脈衝測量性能。

功率反射測量

定向功率計測量源以及負載之間的前向功率和反射功率

R&S®NRX 可以選擇性地為 R&S®NRT2 定向功率探頭提供 R&S®NRX-B9 接口。與 R&S®NRT2 功率反射計一樣，R&S®NRX 支援 R&S®NRT-Zxx 定向功率探頭的所有測量功能。易於用戶使用的大型觸控螢幕可同時顯示前向功率和反向功率。

靈活的接口連接

提供多種探頭、遠程控制、觸發和模擬輸出接口

R&S®NRX 提供三種不同的遠程接口以集成到自動化測試裝置：乙太網路、USB 和選配 GPIB (R&S®NRXB8)。後面板上的觸發輸入允許外部觸發同步功率測量。與電平成比例的電壓或用於限值監控的數位訊號可透過 BNC 連接器輸出。

主要特點

• 基於觸控螢幕的圖形用戶界面實現直覺操作

• 支援至多四個 R&S®NRP 和 R&S®NRQ6 功率探頭

• 支援所有基於探頭的測量功能

• 選配高精度連續波和脈沖模式參考源模組

• 使用 NRT-Zxx 探頭的選配功率反射測量
