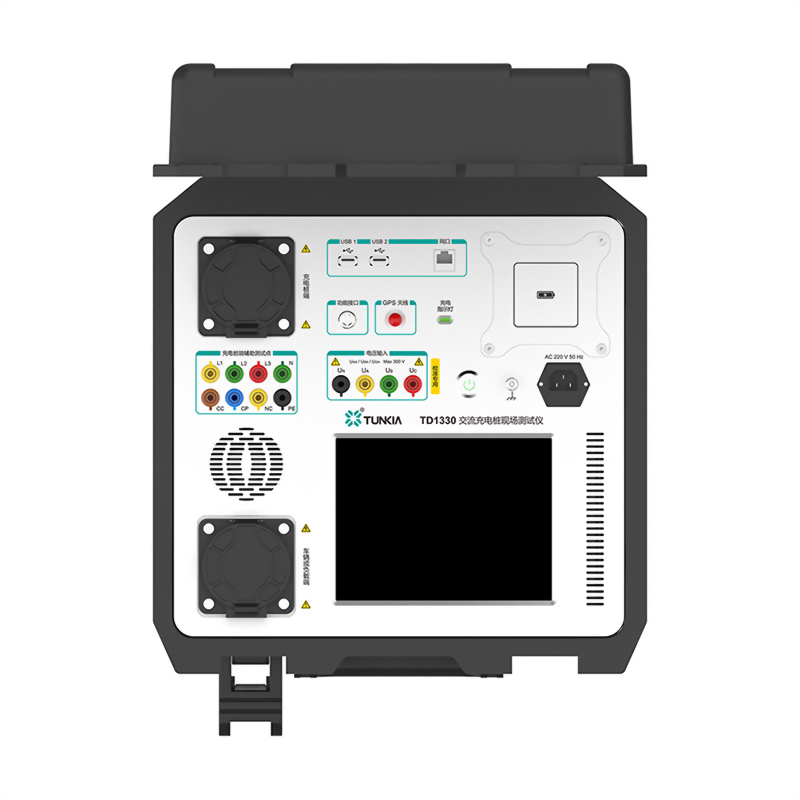

TD1330 是一款專用於現場檢測電動車交流充電樁的便攜式儀器，其三相交流電壓測量最大達 300V，三相交流電流測量最大達 78A，交流電能具有 0.05 級 / 0.1 級兩種規格可選。儀器可搭配 TK4720 交流可調阻性負載完成交流充電樁的計量特性測試、互通性測試、驗收檢驗及運維檢驗等。

•  交流諧波測量：測量動態範圍寬，可偵測 2～64 次諧波。

•  電量波形顯示：即時充電曲線 U(t)、I(t)、P(t)、E(t) 顯示並記錄等。

•  環境溫度測量：自帶測溫感測器，用於測量現場的環境溫度，以修正工作誤差。

•  時鐘校驗功能：內建 GPS 時鐘模組，即時時鐘顯示，並對充電樁的北京時間對時。

•  整合化：內建測量模組、充電控制導引電路、波形擷取等模組，可完成交流樁的所有互通性測試項目，可有效提升檢測效率。

•  內建車輛控制導引電路：可完成交流充電樁互通性測試，內建 L1、L2、L3、N、PE、CP、CC 各迴路通斷開關及 CP 接地短路開關，可實現車輛交流充電介面電路故障模擬功能。內建車輛端 R2 電阻，R3 電阻模擬等效電阻模擬功能，R2 電阻調節範圍 500Ω～6800Ω，電阻值在線連續可調，調節細度 1Ω，R3 等效電阻標稱值 500Ω～13000Ω，電阻值在線連續可調，調整細度 1Ω。各觸點均附有通斷開關，可實現觸點通斷狀態模擬模擬。

•  波形擷取：內建 4 通道高速波形擷取模組，確保長時間運轉零資料遺失。

•  PWM 訊號測量：測量控制導引電路中 CP 線上 PWM 訊號的頻率、佔空比即時顯示。

•  高可靠度：電流迴路中無開關、繼電器等機械接點，2 倍額定電流過載 5s 不損壞，可靠度高。

•  檢定校正：附專用校正端子，可使用二種方法對裝置進行校正或檢定，另可選配 TK4965 交流充電電能校正適配器。

•  操作顯示：採用高清液晶觸控彩屏，在陽光下可視，介面直觀、操作方便。

•  自動測試：配備 Ethernet、WIFI、USB 介面及上位機軟體，方便組成自動測試系統。

•  供電：支援市電輸入、內建鋰電池和槍頭取電三種模式，可確保現場長期可靠運作。如測試器由市電或槍頭供電，鋰電池處於浮充狀態；如現場無市電，可選擇由充電槍頭或內建鋰電池供電。

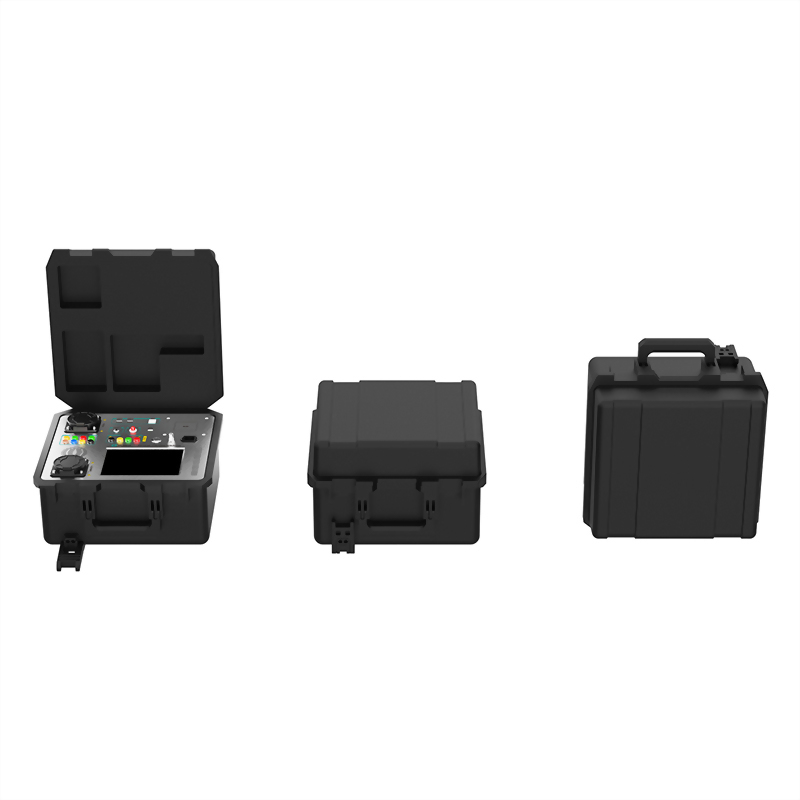

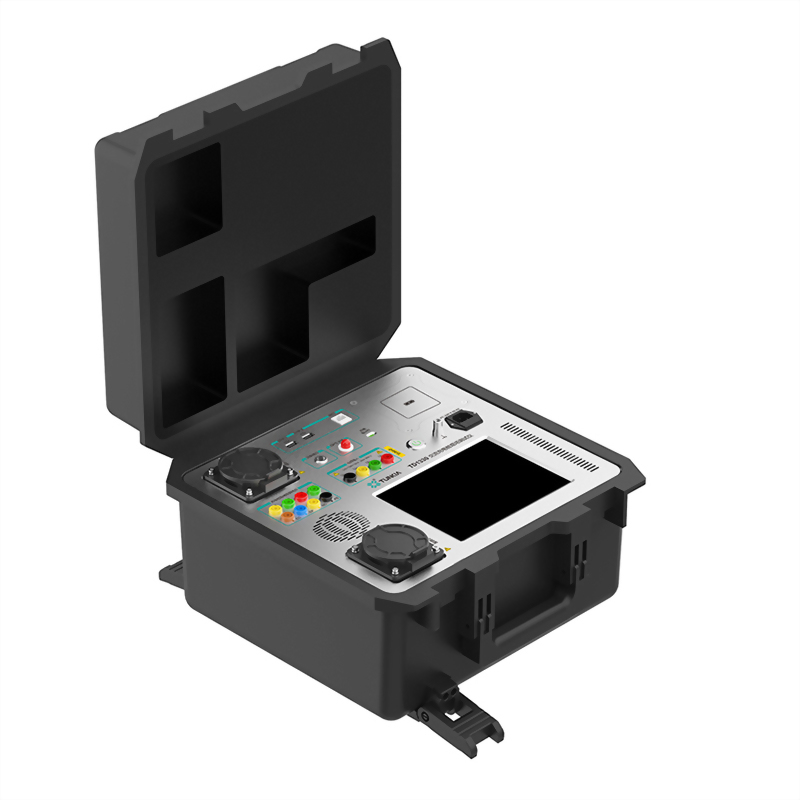

•  搭配手提式儀器箱，抗震及電氣防護等級高，非常方便攜帶至現場。
