• 提供電能質量校正需要的各種標準信號
• 支持單相、兩相、三相以及四相系統
• 超強的電壓和電流驅動負載能力
• 主機可當輔機使用，更加靈活
• 友善的用戶界面
• 寬泛的校正負載

提供電能質量校正需要的各種標準信號

6105A和6100B電能功率標準源能夠提供在測試、校正電能質量，採集、記錄或控制有關設備的運行信息時所需要的各種電量信號和電學現象。無論您是設計、製造、測試、維修、校正電力儀器或電能儀器等不同的工作場合，6105A和6100B都能提供迅速、可靠和精密地完成工作所需要的各種信號。

6105A和6100B能夠復現電力波形、失真事件以及諸如諧波失真、調製諧波、間諧波、閃變和驟升驟降等電學現象，並且如果需要，這些現象可以同時發生。這就使得測量、校驗工作變得更簡單、更可靠，而且最終變得更經濟。

支持單相至四相繫統

本儀器從單相繫統開始，當您的需求發生變化時，可以再增加相數。一台6105A和6100B主機單元能夠輸出單相的電壓和電流，以及所有可能的失真事件及各種電能現象。電壓和電流之間的相位角度可以在±180度的最大值之間調節，年準確度在0.003度之內。

當需要多相的時候可以加入6106A或6101B輔助單元，可以加到4相。每個新增加的相位輔助單元都可以輸出所有可能的失真事件及各種電學現象，並且具有同樣靈活的相位角度控制能力。

 較強的電壓和電流驅動負載能力

6105A/6100B主機單元和6106A/6101B輔助單元的電壓輸出可以驅動至800mA的負載。即使在1000V量程也可以驅動50mA。6105A/6100B主機單元和6106A/6101B輔助單元可以輸出高達21A的電流，配備大電流選件時，可以輸出80A。在輸出10A的以下電流都能達到14V峰值的順從電壓，在達20A的電流輸出使還能達到12.5V峰值的順從電壓。這就能保證在重負荷的情況下給出需要的輸出電流。當您為提高工作效率而同時測試多個裝置時，這一特點特別重要。

主機可當輔機使用，更加靈活

每台6106A或6101B輔助單元由6105A或6100B主機單元中的用戶接口來控制。同時6105A和6100B主機也可當作輔助單元來使用，由另外的6105A或6101B來控制，這樣用戶配置和使用起來更加方便靈活。

友好的用戶界面

6105A和6100B系統控製程序是以微軟公司的Windows圖形用戶接口為基礎的。這種易於使用的應用程序控制著6105A和6100B的所有功能。您可以使用6105A和6100B上的按鍵和旋鈕來進行操作，也可以使用鍵盤和鼠標來進行操作。

寬泛的校正負載

6105A和6100B應用範圍非常廣泛，可校正各種電力測試儀器儀表，包括：

• 交流電壓表
• 交流電流表
• 電流互感器
• 閃變表
• 相位表
• 功率因數表
• 功率分析儀
• 功率記錄儀
• 功率變送器- 繼電器測試儀
• 伏安表
• 無功功率表
• 變壓器
• 瓦特表（三線或四線）
• 電能表
• 其他類似儀器儀表

2002年，福祿克公司計量校正部發布了6100A 電能功率標準源。

現在，6100A 電能功率校正器已被6105A 和6100B 所取代。新型號繼承了上一代產品的電能質量特徵和準確度，充分滿足了當前電能質量測試標準的準確度要求。此外，新型號的準確度得到了提高，可以匹配正弦波的測量裝置。

幾乎沒有任何其他系統能夠比得上6105A 產生的正弦波所具有的每年0.007% (66 ppm) 的電能準確度。同時，它能夠以類似的準確度提供具有高諧波畸變的波形，可溯源至國家和國際標準。

您可根據所需的準確度要求選擇6100B 或6105A。這兩種型號均滿足IEC 61000-4 系列標準的所有電能質量測試準確度要求。6100B 還可用於0.1% 至2% 等級電能表的型式試驗。

當您需要以高準確度校正二級標準儀表、電能計量器和型式試驗應用時，您應該選擇使用6105A。6105A 具備校驗二級標準的性能所需的準確度。

使用6105A 或6100B 進行電能功率校正的領域

許多領域都需要它們對電能質量和功率測量及其相應測量設備進行校驗：

• 國家計量機構(NMI) 將其用於為各種研究應用提供準確的非正弦信號和虛負載功率
• 在研究和設計中用於驗證原型和首批產品的功能和準確度
• 在生產測試中用於確保生產的每台設備的測量正確性和可複現性
• 在服務和校正中用於確保設備在其整個使用壽命內都能持續符合技術指標
• 在標準實驗室中用於校正二級標準，這些標準應用於大量的電能質量分析儀和電能表的生產校正中

6105A 和6100B 提供的信號可以讓技能水平較低的操作人員高效、快速地完成上述操作過程。更為重要的是，它可確保完善而準確地完成整個校驗過程，並且所有測量都可以溯源至國家和國際標準。6100A 可產生在電網上遇到的各種電能質量信號，並且具有無與倫比的準確度，可組成單相、兩相、三相和四相繫統工作，即可獨立工作亦可同時工作。6100B 和6105A 產品為電能校正增添了實用和廣泛的功能。

一個三相繫統需要一個6105A“主機”和兩個6106A“輔機”。僅需重新配置通信電纜就可以將6100B 和6105A 主機配置為輔機。這樣就為不同系統設備的組合提供了更多選擇。除了原有的80A 選件，還增加了新的50A 選件。可對50A 選件進行配置，從而通過50A電流輸出端子輸出所有量程的電流。

虛負載功率

6100B和6105A能提供高達1008 V的純正弦電壓和21 A的純正弦電流。電壓端可提供高達50 VA的功率，可支持從所測線路中獲取功率的儀器或多個電壓電路並聯設備。電流輸出端可提供高達14 V峰值的順從電壓，可確保電流在長電纜、連接器和開關，或者多個儀器的電流電路串聯時的可靠傳輸。電流輸出端還可提供輔助電壓，用於模擬由變送器或電流探頭產生的信號。50A選件和80A選件具有更高的交流電流輸出。

屏幕上可顯示由用戶設定的電壓、電流和相位值，還可顯示所計算的有功功率(W)、視在功率(VA)、無功功率(VAR) 和功率因數(PF)。6100B 和6105A 提供7 種用戶可選的方法來計算非正弦信號的無功功率。當6100B 或6105A 連接成三相星型或三相三線三角型系統時，用戶可以選擇查看每相功率或三相總功率- 視在功率、有功功率和無功功率。還可顯示三相不平衡，並且可選擇IEC 或NEMA 計算方法。

在這種工作模式下，6100B 可用於校正或校驗單相或多相設備的有功功率、視在功率、無功功率、相位角、功率因數、電壓和電流的測量。

分辨率和準確度

6100B為電能功率校正標準的準確度設定了新的基準。產生的電壓和電流的分辨率達6位，準確度數值小於0.005% (50 ppm)。可實現0.001°或0.00001弧度分辨率的相位調整。相位準確度較高，6100B的準確度達0.003°，6105A的準確度更可達到0.0023°。在多相繫統中，相電壓之間的相位準確度達0.005°。

複雜測量

6105A和6100B可模擬產生多種複雜信號，模擬電網上的各種電能質量現象。包括：

• 閃變
• 諧波
• 驟升驟降
• 間諧波
• 調製諧波
• 上述各種信號的合成

單相和多相運行

6105A和6100B主機設備提供了獨立成套的單相運行系統，包括一路電壓輸出和一路電流輸出。對於多相應用，增加一個或多個6101B或6106A輔助單元即可提供更多相繫統，具有相同性能而無需控製或顯示單元的費用。可以單獨再添加相，多可以達到四相。在提高的靈活性方面，可將6100B和6105A主機設備配置為輔機使用。在多相繫統中，各相保持完全獨立並且完全電隔離，但又能在主機的控制下與其同步。這意味著需要各相不平衡的應用非常簡單且容易實現。多相6100B/6105A系統必須以四線星型配置連接。通過用戶接口更改設置可以輕鬆實現三相三線三角型和三相四線三角型的模擬。

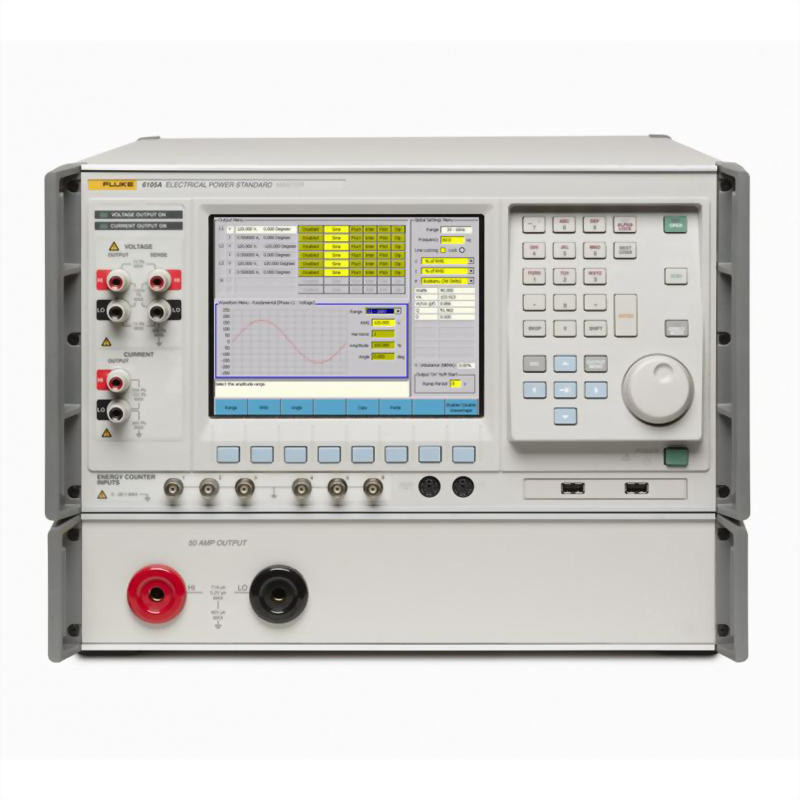

80A和50A選件

有兩種大電流選件可供選擇。80 A選件通過100 mm插口輸出0 .1A至80 A電流。標準電流量程的輸出不能通過此類連接器進行連接。50 A選件通過100 mm插口輸出0.1 A至50 A電流。操作人員可以選擇使用50 A選件通過100 mm插口輸出所有電流或者通過標準端子輸出0.1 A至21 A的電流。

電能校正選件

6105A和6100B的電能校正選件提供了支持標準表法和瓦-秒法的電能校正技術，並配備了各種調試方法。

6105A和6100B配備了六路輸入端口接收電能測量脈衝，這樣，6105A和6100B就可以同時校正六個電能表，或者接收多相電能表的各相輸入。用戶可以輸入電能表常數，在規定時間記錄電能，或者記錄至規定的電能數值，並根據標準的電能計算出測量誤差。6105A電能準確度高達66ppm，是目前電能準確度高的標準源。

如果用戶要使用外部比較器，6105A和6100B也配備了標準電能輸出脈衝，它提供的脈衝與所提供的電能成正比。也可以按照用戶輸入的電能表常數輸出，利用外部比較器與被測的電能表輸出的脈衝序列相比較。

CLK參考時鐘選件

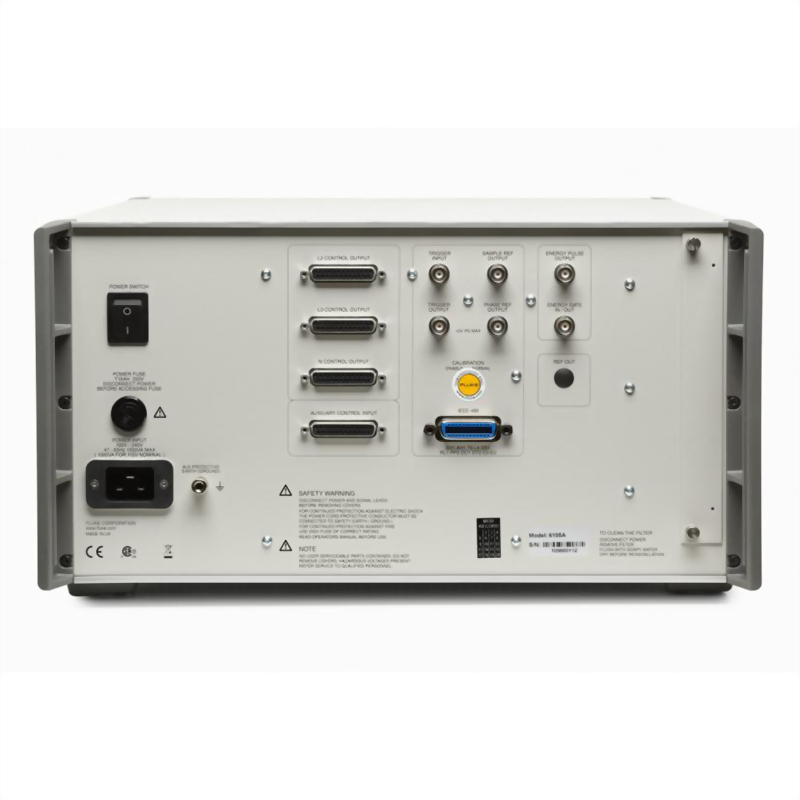

CLK參考時鐘選件在後面板提供一路時鐘頻率參考輸出信號。用於鎖定那些高精度數位採樣式功率表的時鐘參考輸入端。

參考信號

系統通過共用時鐘信號進行同步的情況並不少見，尤其是使用採樣技術時更是常見。6105A和6100B提供了以下信號：

• 相位參考：CMOS 邏輯信號，上升沿與基波電壓正向過零同步。
• 採樣參考：CMOS 邏輯信號，與內部採樣同步。可用於同步採樣裝置來進行系統校正。
• 參考信號輸出（僅在配備“CLK”選件時可用）：TTL 兼容的10 MHz 或20 MHz 參考輸出信號，取自於系統主時鐘。

軟啟動

若需克服被校正設備浪湧電流消耗電壓信號的功率，用戶可選擇0至10秒的緩慢上升輸出功能。

IEC 61036和IEC 62053波形

為使電能表的型式試驗和校正更加方便，6105A和6100B已預先設定相關標準要求的三種標準電壓波形和三種標準電流波形。

用戶界面

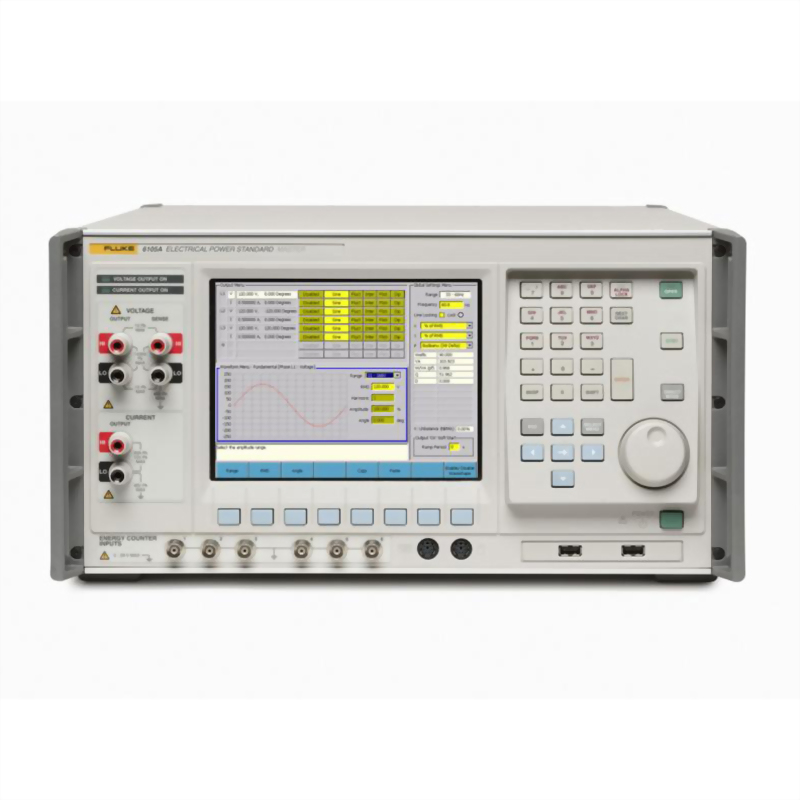

Microsoft Windows®用戶界面使6105A和6100B簡便易用。可利用前面板旋鈕和按鈕組合或者連接用戶自己的鼠標和鍵盤訪問界面。然後即可在高分辨率的8英寸TFT顯示屏上觀察各種跡象。顯示屏上可顯示全部四相的狀態信息以及有關當前設置或調整參數的更多詳細信息。

在屏幕上可以顯示當前信號類型的頻域和時域特徵，這樣，用戶就可以在信號應用到輸出端之前評估控制設置的效果。在屏幕底部，一個與上下文相關的幫助窗口可通過提供控制信息和錯誤消息指導操作人員設置儀器。

6105A 和6100B 還可在遠程控制下進行工作。在操作多相繫統時，可通過主機單元控制輔助裝置。6105A 和6100B 符合IEEE 488.1 標準和補充的IEEE 488.2 標準。編程語言兼容程控儀器標準指令(SCPI)。

還可將復雜的儀器設置保存在儀器內部並隨後調用，或者通過USB 儲存設備進行保存和調用。
