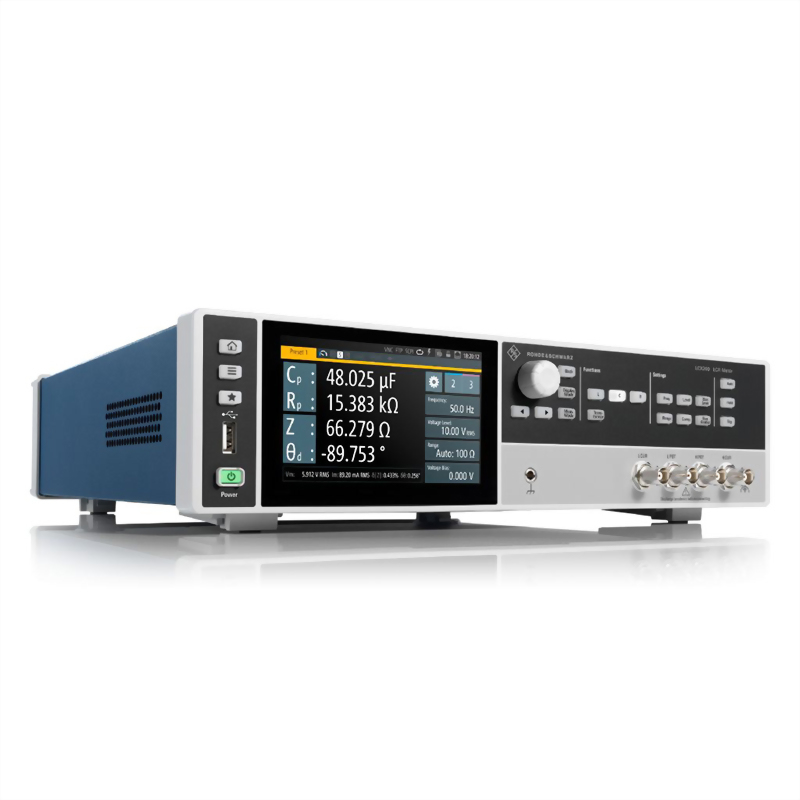

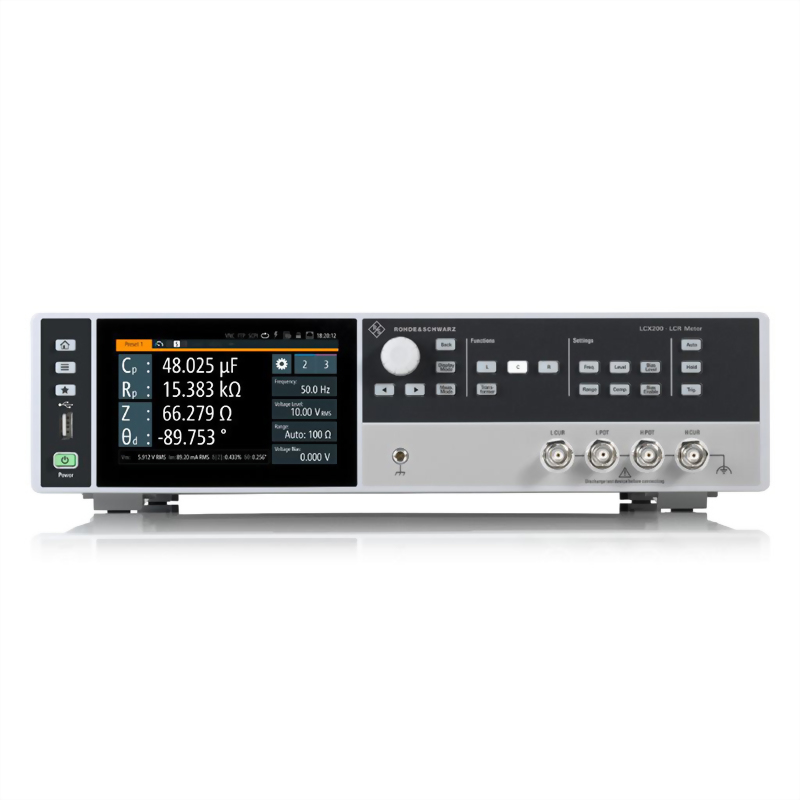

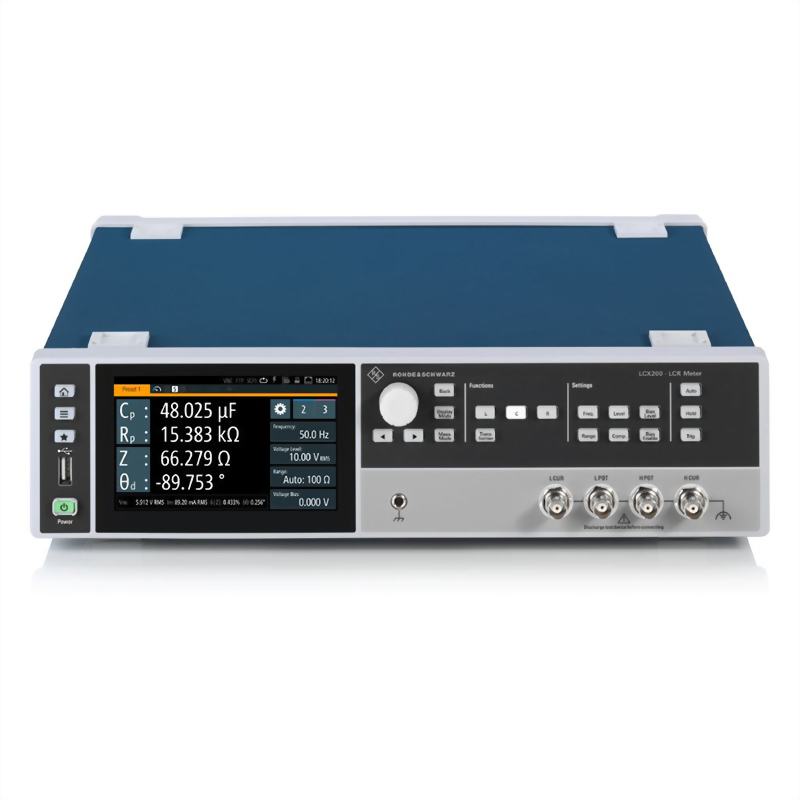

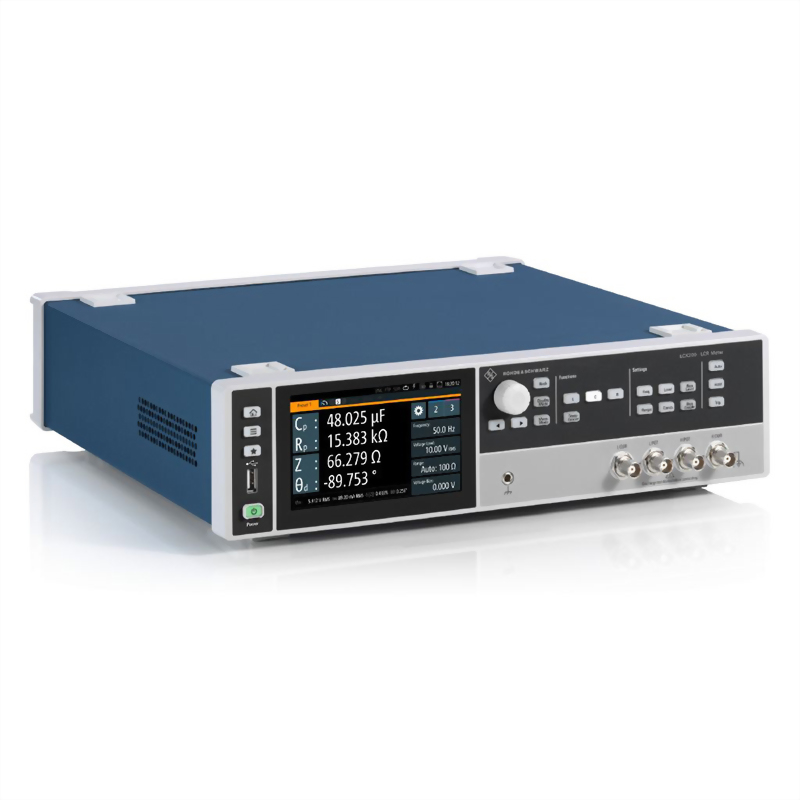

性能非凡的組件測試設備

R&S® LCX LCR 表功能多樣，能夠非常準確快速地執行測量。此設備非常適合具有挑戰性的研發和生產應用。LCR 表提供兩種儀器型號和多種選配，測試訊號頻率高達 10MHz，可用於廣泛的應用。內部和外部偏置功能、豐富全面的分析選配和多功能測試夾具進一步擴展了儀器適用的應用範圍。

主要特點

•  頻率範圍可升級至 10MHz

•  阻抗測量的基本精度為 ±0.05%

•  相位測量的基本精度為 ±0.03°

•  直流偏置高達 40V

•  數據記錄功能

快速、精確、功能多樣

兩種型號的 R&S® LCX 均具備出色的測量速度、精度和多種測量功能。因此，這些儀器非常適合開發過程中的標準測量任務、研究工作中的材料分析任務和快速生產測試。儀器具備廣泛的測量範圍，還適合用於具有極低阻抗和極高阻抗的應用。LCR 表提供三種測量速度：

•  快速：≤15ms

•  中速：≤100ms

•  慢速：≤500ms

可選頻率範圍

所有 R&S® LCX 型號均可在直流條件下進行測量。交流測量的最低頻率為 4Hz。R&S® LCX100 最高支援 300kHz 頻率。R&S® LCX200 標配為支援最高 500kHz 頻率，並且可進一步擴展至 1MHz 或 10MHz。因此，儀器能夠很好地滿足所有應用和預算要求。

測試訊號滿足所有要求

LCR 表可以生成 100mV 至 10V 測試訊號，並提供最高 200mA 電流。儀器可選 100Ω 或 10Ω 輸出阻抗。透過顯示器功能，可以測量實際電流和應用的電壓。

直流偏置

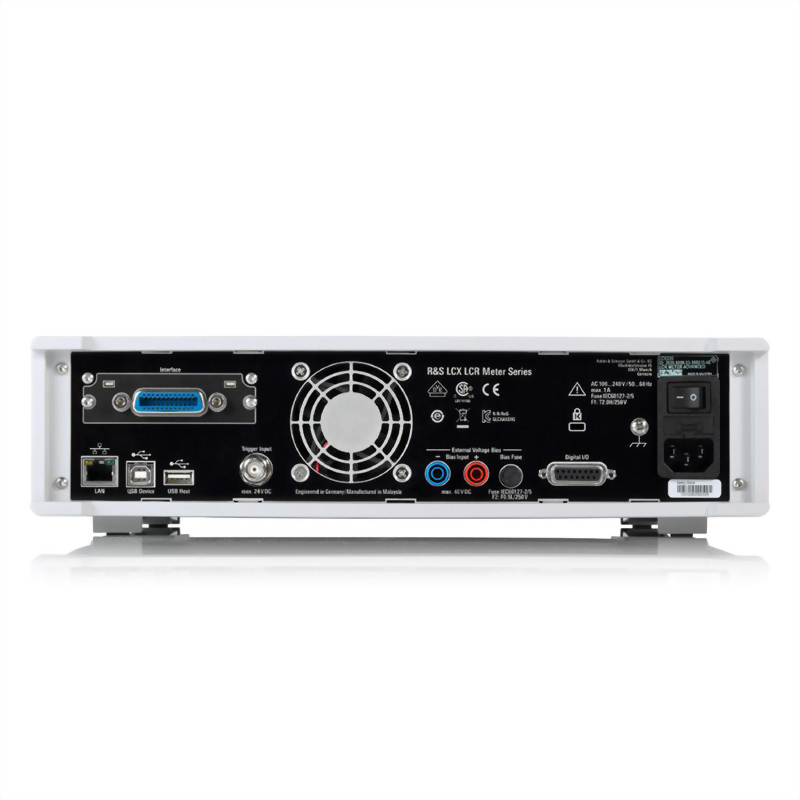

許多應用需要藉助可調直流偏置以在不同的操作條件下測量電容和電感分量。R&S® LCX100 和 R&S® LCX200 可以生成最高 10V 的直流偏置電壓。或者，也可以設置最高 200mA 的直流偏置電流。借助 R&S® NGA 等標準直流電源，可以透過後面板的外部接口應用最高 40V 的直流偏置電壓（需要 R&S® LCX-K108 選配）。

數據記錄功能

R&S® LCX LCR 表提供快速記錄功能以記錄所有測量值。數據可以保存在外部 USB 隨身碟中，或透過 USB 或 LAN 傳輸至外部電腦。數據率高達 10sample/s，支援每 100ms 記錄一次測量值。
